3D-Scan und 3D-Digitalisierung

3D-Scan für präzise Bestandsdaten.

Ihr Partner für digitale Bestandsaufnahmen und präzise 3D-Daten

CAD-Support Fichtner aus Nordhorn erfasst Gebäude, Maschinen, Anlagen und Bauteile berührungslos, schnell und dokumentationssicher. Aus Scandaten entstehen Punktwolken, 3D-Modelle und belastbare Grundlagen für Planung, Konstruktion, Fertigung und Abstimmung.

Projekt besprechen Scan-Technologie ansehen
Scan-Technologie Scan-Hardware Anwendungsbereiche
3D-Erfassung im Baugewerbe mit Wohngebäuden, Scanner und Punktwolke
Schnell. Berührungslos. Dokumentationssicher.
SchnellDigitale Erfassung großer und schwer zugänglicher Bereiche
VollständigPunktwolken, 3D-Daten und nachvollziehbare Dokumentation
NutzbarGrundlage für Planung, CAD, BIM, Konstruktion und Abstimmung

Scan-Technologie

Von der Erfassung zur nutzbaren 3D-Dokumentation.

3D-Scan liefert vollständige Messdaten dort, wo klassische Messmethoden punktuell, zeitintensiv oder schwer durchführbar sind.

  • Schnellere Erfassung großer Bereiche
  • Hohe Genauigkeit und vollständige Datenerfassung
  • Berührungslos und ideal für schwer zugängliche Bereiche
  • Digitale Daten für Planung, Dokumentation und Weiterverarbeitung
Generiertes Industrie-Motiv mit 3D-Erfassung, Scan-Hardware und Punktwolke

Scandaten direkt nutzen

3D-Daten, die im Projekt weiterhelfen.

Scandaten schaffen eine gemeinsame Faktenbasis für Teams, Kunden, Bauherren, Planung und Ausführung.

Messen am digitalen ModellPunktwolken betrachten, navigieren und Messwerte entnehmen.
Grundlage für CAD, BIM und KonstruktionAufmaßdaten für Planung, Dokumentation und Konstruktionsprozesse.
Soll-Ist-Vergleiche und KollisionsprüfungAbweichungen und Konflikte frühzeitig sichtbar machen.
Visualisierung für TeamsProjektbeteiligte erhalten eine nachvollziehbare Datengrundlage.

Scan-Hardware

Die passenden Systeme für Ihre Aufgabe.

Je nach Objektgröße, Detailgrad und Umgebung kommen unterschiedliche Scanner zum Einsatz.

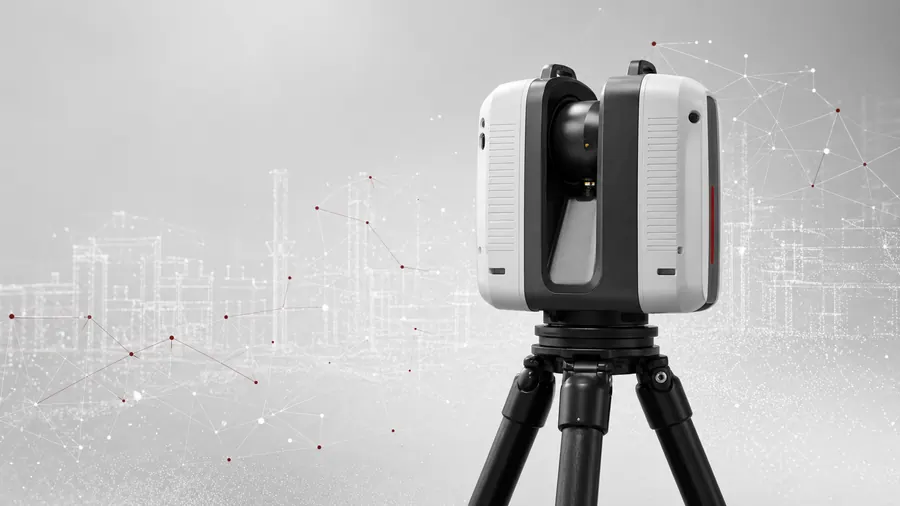

Generiertes Motiv einer Leica RTC360 Scan-Hardware

Leica RTC360

Hochleistungs-Laserscanner für Gebäude, Räume, Hallen und große Anlagen.

Stärken
  • Schnelle Erfassung großer Bereiche
  • Präzise Punktwolken
  • Ideal für Architektur und Bestandsaufnahmen

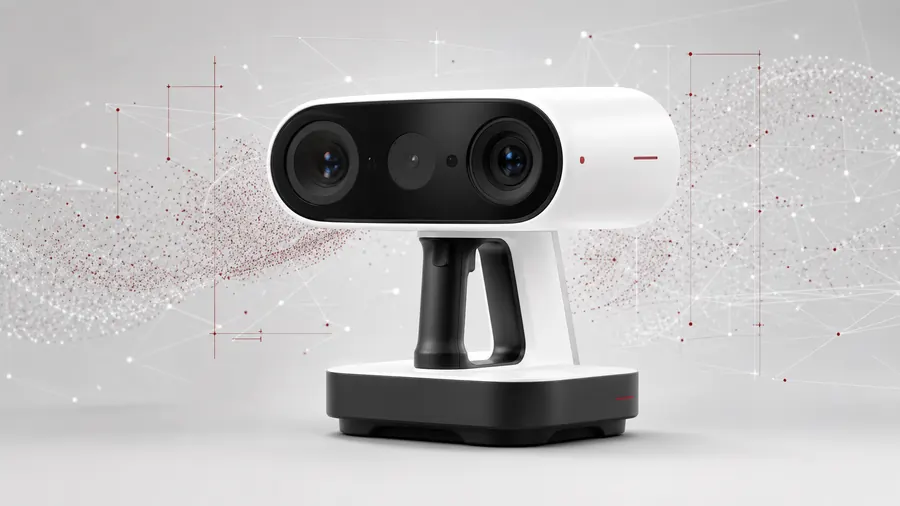

Generiertes Motiv einer Artec Leo Scan-Hardware

Artec Leo

Handgeführter 3D-Scanner für detailreiche Objekte, Bauteile und Maschinen.

Stärken
  • Mobil und flexibel
  • Ideal für komplexe Formen
  • Schnelle Erfassung kleiner bis mittlerer Objekte

Anwendungsbereiche

3D-Erfassung nach Gewerk strukturiert.

Jeder Bereich nutzt dieselbe digitale Messgrundlage, aber mit unterschiedlichen Anforderungen an Planung, Nachweisführung und Weiterverarbeitung.

3D-Erfassung für Metall Maschinenbau und Anlagenbau mit Rohrleitungen Anlage und Scannern

Metall-, Maschinen- und Anlagenbau

Bestandsdaten für Planung, Bau, Betrieb und Instandhaltung.

Leistungen und Einsatzgebiete

  • Maschinen, Baugruppen und Stahlbaukonstruktionen erfassen
  • Rohrleitungen, Apparate und Anlagenmodule aufnehmen
  • Umbau-, Retrofit- und Erweiterungsprojekte vorbereiten
  • Fertigung, Montage, Wartung und Instandhaltung dokumentieren

Weiterverarbeitung im Anlagenprojekt

  • Messdaten am digitalen Modell prüfen
  • Konstruktion, Fertigung und Montageplanung fundieren
  • Soll-Ist-Vergleiche und Kollisionsprüfung durchführen
  • Sichere Datenbasis für Retrofit, Umbau und Erweiterung schaffen
3D-Erfassung für Tischlereien Holzbau und Trockenbau mit Dachstuhl Werkstatt und Scanner

Tischlereien, Holzbau und Trockenbau

Verlässliche Bestandsdaten für Planung, Fertigung und Montage.

Leistungen und Einsatzgebiete

  • Dachstühle, Holzkonstruktionen und Fassaden erfassen
  • Treppen, Innenausbau, Möbel und Sonderbauteile aufmessen
  • Altbau, Umbau und Sanierung digital aufnehmen
  • Arbeitsvorbereitung mit präzisen Bestandsdaten unterstützen

Nutzen im Projekt

  • Aufmaßfehler und Nacharbeit reduzieren
  • Werkstattzeichnung, Vorfertigung und Montage absichern
  • Bauherren, Kunden und Projektpartner nachvollziehbar visualisieren
  • Bauabnahme mit digitaler Dokumentation vorbereiten

Baugewerbe

Digitale Bestandsaufnahme für Bauprojekte, bei denen jedes Maß zählt.

Vom Wohngebäude bis zur Sanierung: 3D-Erfassung liefert eine belastbare Grundlage für Planung, Ausführung, Abstimmung und Dokumentation.

Wohnhaus und Mehrfamilienhaus mit 3D-Erfassung und Scanner

Bestandsaufnahme und Rohbaukontrolle

Abgleich von Bauzustand und Planung, Kontrolle von Maßen, Öffnungen, Wänden und Decken.

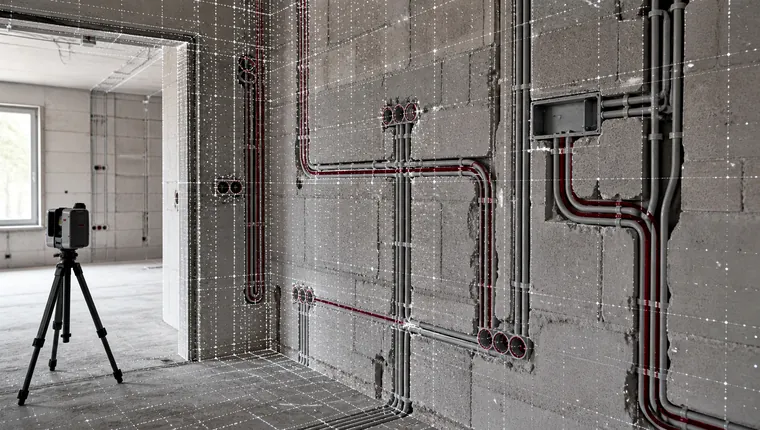

Installationsleitungen und Kabelschlitze als 3D-Erfassungsdokumentation

Kabelschlitze, Leitungswege und Installationen

Digitale Dokumentation von Schlitzen, Dosen, Trassen, Öffnungen und Installationen als Nachweis und Planungsgrundlage.

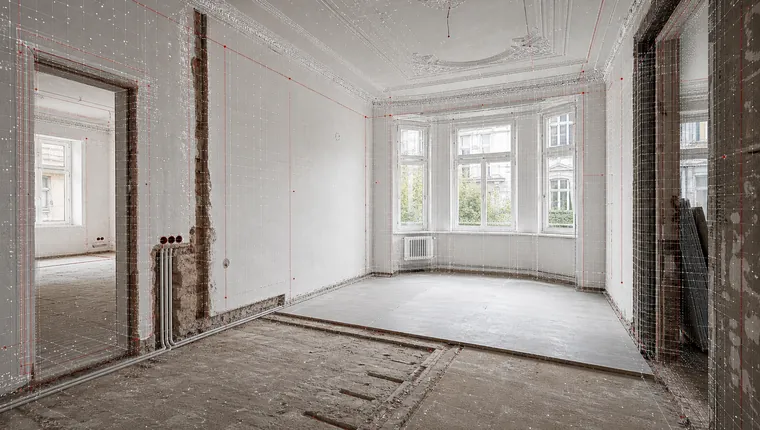

Sanierungsraum mit Bestandsdaten und digitaler Punktwolke

Sanierung und Modernisierung

Zuverlässige Bestandsdaten für Umbau, Ausbau, Kernsanierung und Modernisierung in Wohngebäuden.

Ablauf

Vom Scan zur Planungsgrundlage.

Erfassen

Vor Ort werden Gebäude, Räume, Fassaden, Bauteile, Maschinen oder Installationsbereiche per 3D-Erfassung aufgenommen.

Auswerten

Punktwolken und Messdaten werden geprüft, strukturiert und für CAD-, BIM-, Fertigungs- oder Ausführungsplanung vorbereitet.

Planen

Sie erhalten belastbare digitale Daten für Abstimmung, Nachweisführung, Vorfertigung, Konstruktion und weitere Planung.

Auf Wunsch übernimmt CAD-Support Fichtner auf Basis der Scandaten auch die anschließende CAD-Konstruktion und das CAD-Management – von der Modellerstellung bis zur Zeichnungsableitung.

Kontakt

3D-Scan-Projekt besprechen.

Schicken Sie eine kurze Beschreibung der Aufgabe. CAD-Support Fichtner aus Nordhorn meldet sich mit einer passenden Einschätzung zum Vorgehen.
